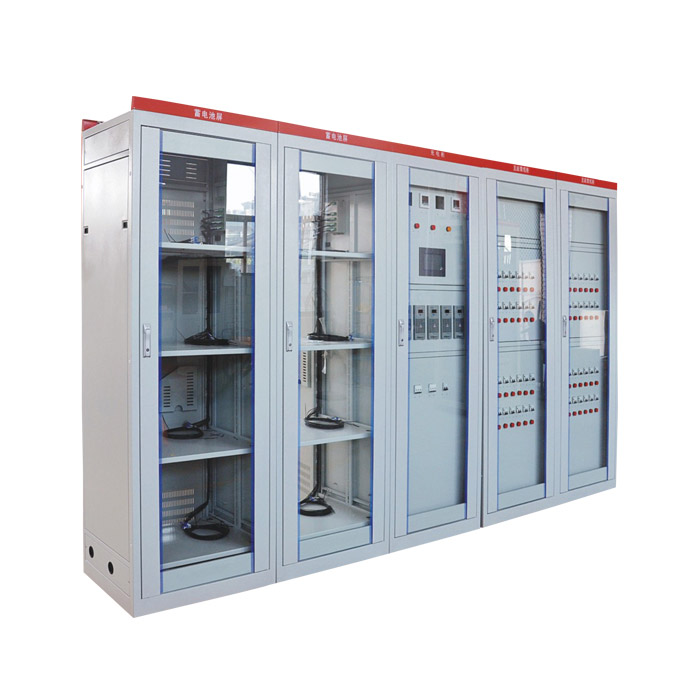

直流屏報警故障解決方法（廠家技術匯總）
時間：2022-5-24 14:39:40 點擊數：10293
1故障指示：交流斷相指示亮（顯示斷相）,蜂鳴告警
故障判斷：三相交流輸入缺相運行，三相交流失電或沒有交流輸入
解決方法：檢查輸入線路
2故障指示：母線電壓越限燈亮,蜂鳴告警
故障判斷：①控制母線電壓≥126V，②控制母線電壓≤99V
解決方法：越限值可按用戶要求調整
3故障指示：電池電壓越限燈亮,蜂鳴告警
故障判斷：①電池端電壓≥132V，②電池端電壓≤99V
解決方法：該越限值適應于CGM系列開放式酸性電池,其他電池規格可任意調整
4故障指示：充電機故障燈亮,蜂鳴告警
故障判斷：①充電機整流橋電壓≥140V，②充電機整流橋電壓≤70V，③充電機輸出電流≥1.25Ie過載，④充電機輸出端負載短路
解決方法：
5故障指示：母線接地?zé)袅?蜂鳴告警
故障判斷：①直流饋線輸出對地絕緣偏低②直流饋線輸出接地
解決方法：對地絕緣電阻可按規程或用戶要求整定
6故障指示：閃光燈亮
故障判斷：直流屏外中控室的控制開關位置與斷路器位置不對應
解決方法：
7故障指示：電源指示燈亮
故障判斷：
解決方法：調節器開關穩壓電源的輸入端保險斷或穩壓電源故障
本裝置設有母線過、欠壓、電池電壓過、欠壓、充電機故障、交流斷相或交流失電等故障指示及報警。當母線電壓高于121.5V/245V或低于99V/198V時, 故障屏"母欠"或"母過"指示燈亮, 蜂鳴器報警; 當電池電壓高于132V/260V(可根據不同電池修正)或低于99V/190V時,故障屏"故障"指示燈亮,蜂鳴器報警; 充電機交流失壓時,故障屏"交流失壓"指示燈亮,蜂鳴器報警。上述故障報警時,按下觸摸屏"報警復位"鍵,均可停止報警,但相應的故障指示燈仍然亮,等故障消失后,指示燈才熄滅。當充電機有故障(過壓、欠壓、過流)時,充電機故障保護動作,裝置自動切斷整流器交流輸入電源,"故障"指示燈亮,蜂鳴器報警,此時按下觸摸屏上"報警復位"按鈕,蜂鳴器停止報警, 整流器重新軟啟動,緩慢建立電壓至整定值,若故障還沒有排除,充電機故障保護又動作,出現這種情況,應該立即檢查維修。
注意：當充電裝置因故障自動關機后，等待一定的時間（如30S鐘），會自動重新啟動一次，如啟動成功，故障信息自行消失；如確因故障的不排除，啟動失敗，則不重復啟動充電裝置，相應發出故障告警信號，召喚維護人員檢查修理。
直流屏報警怎么解除？
關掉電源重新啟動看下，如果還有問題，肯定是直流輸出有問題，要趕緊檢查
直流屏幾種常見異常處理。
一、直流屏“母線正接地/負接地”與“母線對地電壓超限”：
1、每臺直流屏設置了18路負荷，每路負荷的絕緣為99KQ,低于25KQ報警；當有一路低于定值，其余回路受到影響，大多進行報警，這就是“母線正接地/負接地”的報警原因；
2、故障路正接地或負接地，都會使“母線對地電壓超限”，母線對地電壓超限定值為160/60V；所以“母線正接地/負接地”報警同時伴隨著“母線對地電壓超限”報警；
3、故障處理時，檢查不出明顯接地點，可采用倒負荷的方式，倒至哪一路直流屏報警消失，可大致判斷故障路；
出現接地報警，應第一時間進行處理，不允許接地常時間運行。更不允許在查找接地時，由一點接地發展為兩 點接地，造成二次回路失電；
二、直流屏進線相電壓超限：
1、進線相電壓超限，設定值為380+10%，若電源缺相或電源電壓偏低或超高時，都會出現該報警；此時，應該測量三相電壓。檢查交流線路或升降動力變有載進行處理；
2、日常后臺監控時，應經常性檢查我站及各配電室的低壓電壓，不要使超出范圍。在單臺動力變運行，或系統電壓較高時應檢查該電壓四、異常處理；
三、直流屏將電源轉換開關由1切至l，而1路指示燈不亮：
1、此時不要著急，直流屏?xí)＿\(yùn)行，不會造成大的事故；
2、此時，應檢查I段電壓是否正常，電壓正常后，檢查接觸器、中間繼電器及其接線是否正常，檢查“交流1路Q7”，‘“交流2路Q8”空開是否合閘，檢查轉換開關是否正常;并及時進行聯系、匯報；及時處理；
四、直流屏“電池熔斷器熔斷”：
1、電池組熔斷器的額定電流為200A，一般情況，或短路情況下都幾乎不可能熔斷；
2、熔斷器熔斷后，其撞擊器撞擊發出信號:此時，應用保險起拔器將其取下或至少取下一端，測其通斷；
3、錯誤處理方法:
a、第一種直接帶電測量熔斷器上下電壓，第二種打至通斷檔帶電測量通斷；
b、第一種情況將測得無電壓，或電壓差只有幾伏，造成誤判斷，找不出故障原因。因?yàn)橐粋?cè)為充電機電壓，一側為電池組電壓，一般兩者大致相等，尤其熔斷器剛斷開時；
c、第二種情況將使電壓表燒毀。
